机缘巧合，最近跟着PyImage 的 Adrian的Blog，学习一些图像处理。。。其中我觉得比较有兴趣的一个方面是如何对照片中的图像进行长宽的测量。

按照Adrian的理念是：

• 将标准的尺寸的物品放在最左边/最右边

• 拍照

• 将图中的物品的外形都找出来

• 用 标准尺寸物品 的 实际长宽 和 图中的 长宽 进行一个比较，得到ratio

• 对其他物品处理以类似的 ratio，以得到其实际长宽

自己的实操预期 及 没有料到的坑：

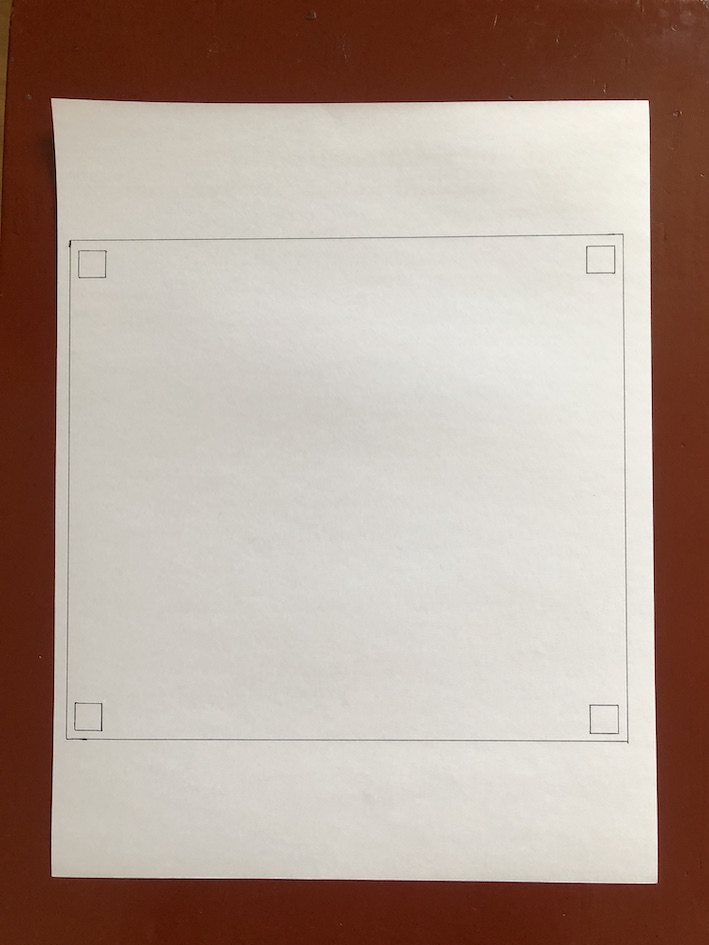

• 画一个矩形，然后在四个角上画上 10mm 的正方形

  • 完成，虽然不够完美

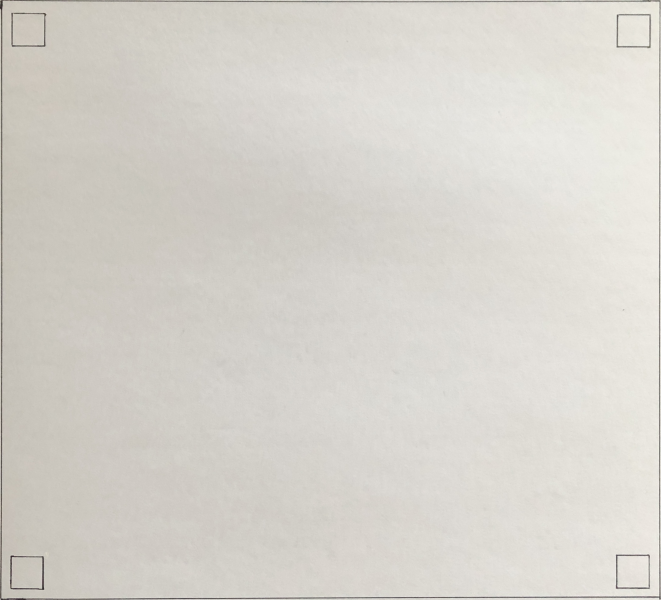

• 找出矩形四个点，并对其进行 top-down_view的处理

  • 完成

• 找出四个角上的定位点

  • done

  • 填过的坑：一直找不到左下角的定位点，是因为edge上有broken，所以用find contour找不到这个square

• 对四个角上的正方形进行ratio比较，并做出ratio的计算

• 对放在这个框里的物品，进行长宽计算，并对结果做出error的计算

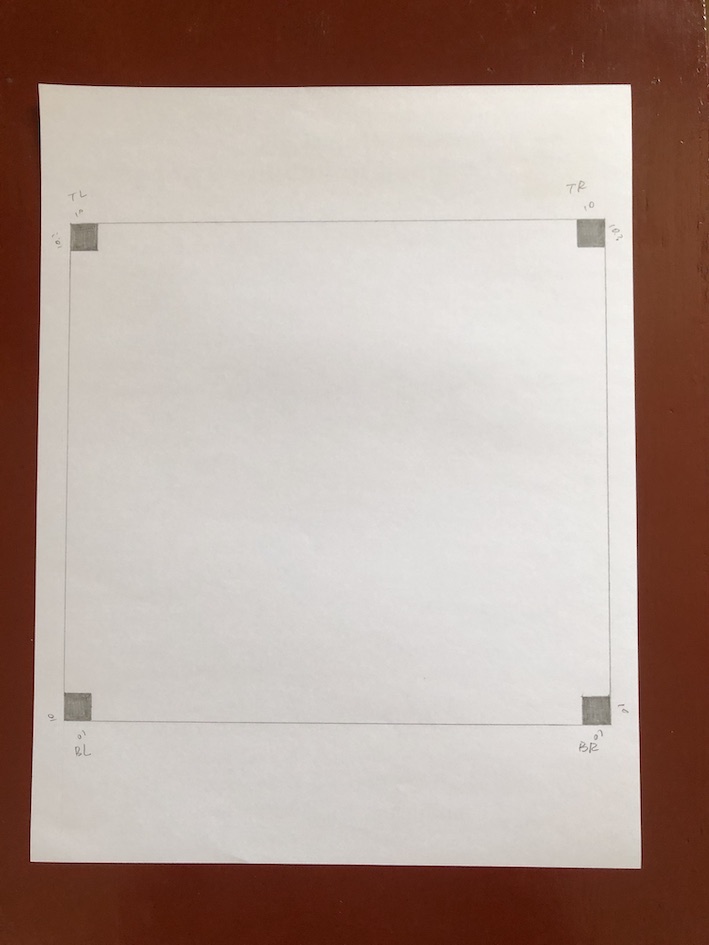

图1：(failed)

• 铅笔的颜色太浅，不能找出矩形边界

  • 用水笔加深

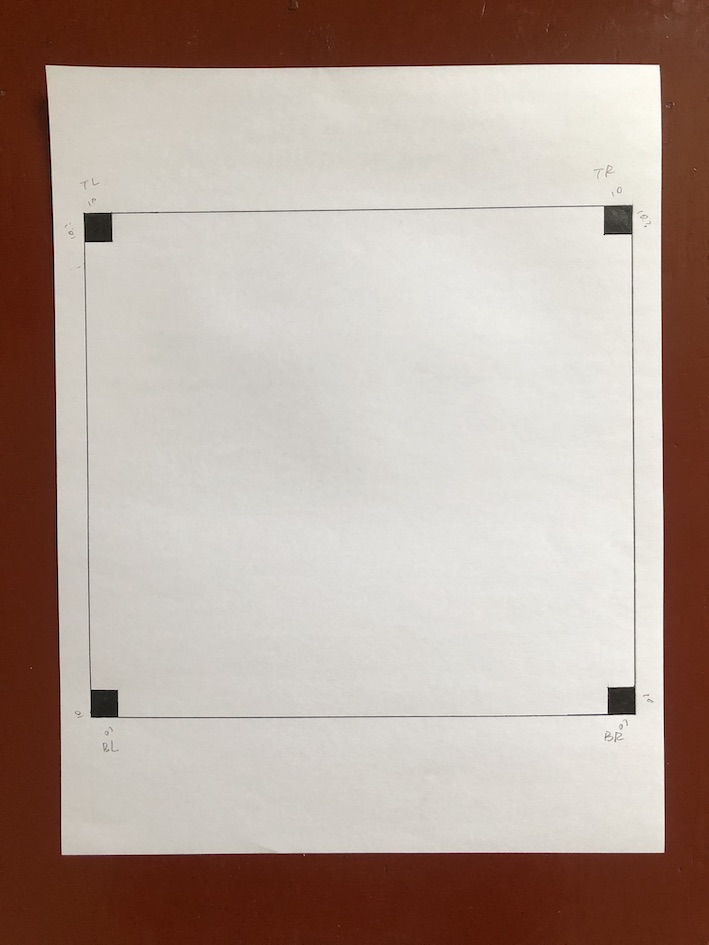

图2：

• 状态：

  • 成功分解出矩形框

  • 准备测量定位正方形

• mark:

  • 整张纸的情况下

    • 按照cv2.contourArea进行排序，index 2 为外圈矩形

    • 三个正方形定位角的index 依次为 2, 3, 4

  • 四个定位方块的情况下

    • 可以找到左上，右上，右下的定位正方形，但是找不到左下的定位正方形

• 现有问题：

  • 找不到左下的定位正方形

    • 因为edge 有broken，需要自己填上

图3：

• 状态：

  • 成功分解出矩形框

  • 准备测量定位正方形

• mark:

  • 按照cv2.contourArea进行排序，index 2 为外圈矩形

预期的坑：

• 精度不够，因为拍照的位置的关系，可能有些地方会有拉长/ 缩短

Wendy 的个人心得：

• 找出edge初期步骤：

  • 处理成gray，之后进行 GaussianBlur

    • 在找定位涂黑的正方形的时候，mediaBlur的效果比GaussianBlur好

  • 进行Canny 处理，注意设置妥当的threshold❗️

  • Adrian没有进行 edge dilate的处理，但是我发现，如果用我自己拍的图，为了找出妥当的边框，这一步不能少，也不排除是因为我拍的照片不够好

    • 因为是找正方形，所以其中应该使用 cv2.MORPH_RECT

    kernel = cv2.getStructuringElement(cv2.MORPH_RECT, (5, 5))

    edged = cv2.dilate(edged, kernel)


• 找出 contour， 可以有的debug 手段

  • 加上 put Text， 对每一个contour进行标识，或者一个一个的找contour，实测挺好用 👍

    • 一个一个确认的步骤，详见 open_cv_6_17_measure.py

    • 因为conts返回值是list，所以要对list进行处理，多个conts的，比 单个conts的会多一层

• 去掉重复/ 相似的 contour

  • 详见 open_cv_6_17_measure.py

  • 对area进行排序

  • cv2.boundingRect 得到 x, y, weight, height

  • 对前后的x, y, w, h进行比较

  • 设置threshold，如果x, y, w, h的前后比较值 大于 .97，则舍弃该contour

• 找四边形

  • 还是需要 Adrian介绍的模块，详见链接，代码41行 - 51行

• 用find contour 找四边形，可能会因为有line broken直接导致找不到这形状

• 找出四个角上的calibration色块 （和边界很接近）

  • 因为和边界很接近，用cv2.threshold(gray, 100, 255, cv2.THRESH_BINARY)[1]

  • 要注意调整 100 - 255这个threshold，在色块的浓度和边线上 进行balance

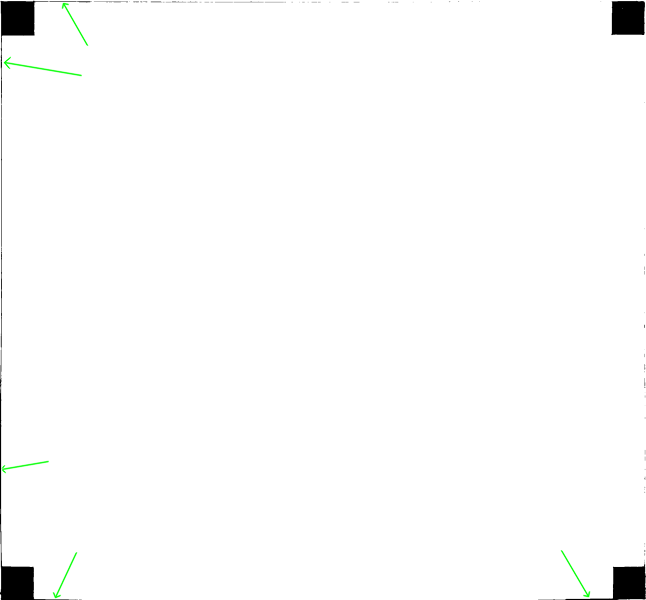

• 四个和四边的line接壤的定位色块，右下↘️和左下↙️无法找到对应的contour

  • 怀疑：原因是有毛刺

  • 用canny 的效果比用threshold(gray, 100, 255, cv2.THRESH_BINARY)[1]的效果好，能找出右下的框

  • 失败尝试：

    • 用solution 将图像黑白reverse，但是酱紫就无法基本无法找出边框

• ❓有时因为线粗细不匀，四边形会被认为是n边形，如何处理？

milestone1:

终于作出这个图了，激动的过来纪念一下。

Reference:

• about contour algorithm

  • refer to this article
